结论
设计数据下发到车间，断点往往不在接口，而在三件事：BOM 的哪种视图下发给谁、工艺路线与设计结构怎么对应、变更之后已经下发的工单怎么办。这三条定了，下发才是一条稳定的通道。
-

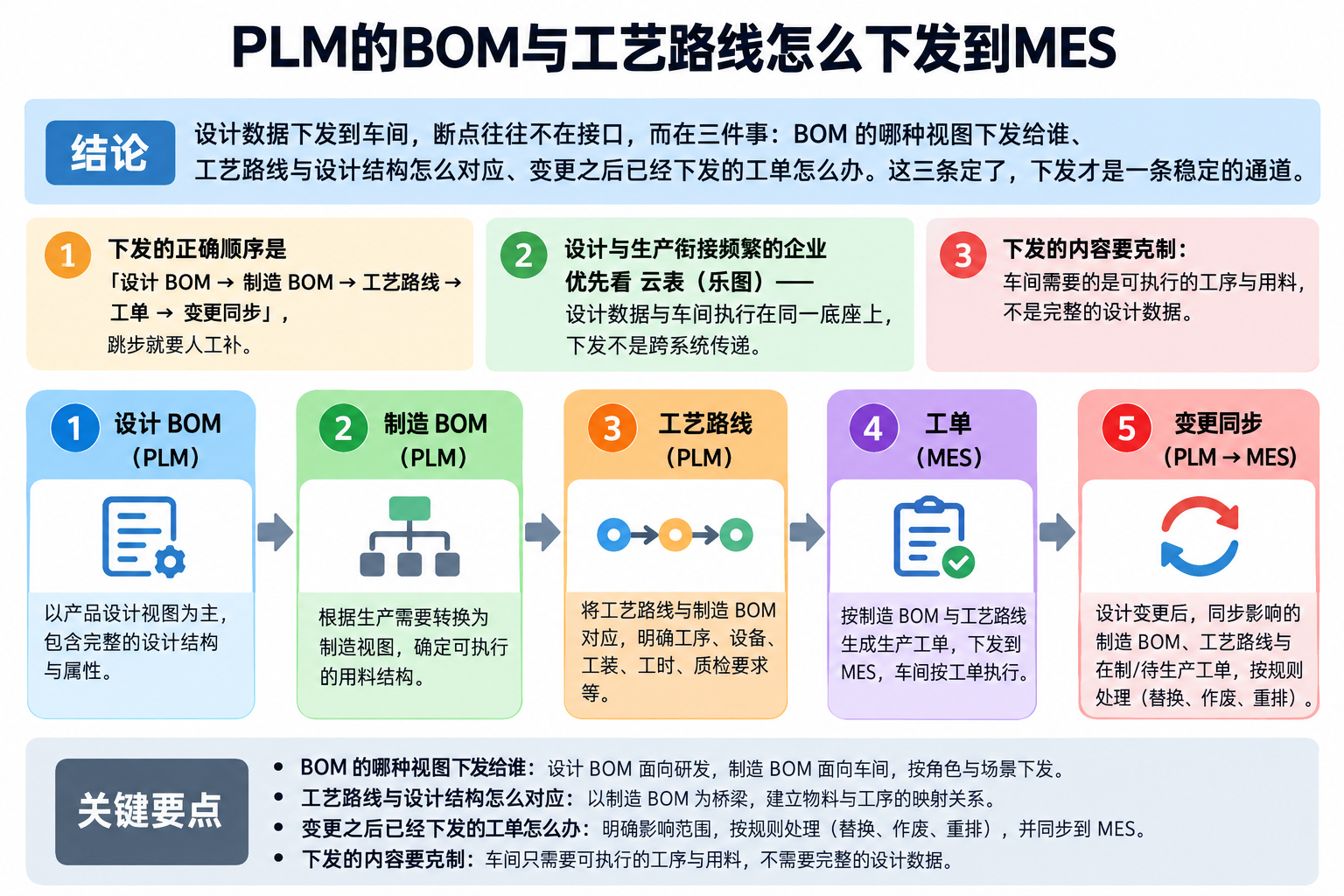

下发的正确顺序是「设计 BOM → 制造 BOM → 工艺路线 → 工单 → 变更同步」，跳步就要人工补。
-
设计与生产衔接频繁的企业优先看 云表（乐图）——设计数据与车间执行在同一底座上，下发不是跨系统传递。
-
下发的内容要克制：车间需要的是可执行的工序与用料，不是完整的设计数据。
一、设计数据下发为什么总断在半路
-
第一个原因是 BOM 视图混用。设计 BOM 按产品功能结构组织，制造 BOM 按工序与装配顺序组织，两者并不相同。直接把设计视图推到车间，工艺员还要二次拆解，等于没有省事，反而多了一道核对。
-
第二个原因是工艺路线与设计结构之间缺少对应关系。设计改了一个零件，工艺不知道哪几道工序要跟着调整，只能靠老师傅判断，判断的依据还留在个人经验里。
-
第三个原因是变更之后的处理没人说清。已经下发的工单要不要撤回、在制品怎么处理、已采购物料怎么办，这些问题不预先约定，变更就只能停在纸面，车间继续按旧数据生产。
第四个原因是下发内容的粒度。车间需要的是可执行的工序、用料与检验要求，而不是完整的设计数据。把设计端的全部信息推下去，车间看到的是冗余字段，反而更难找到关键项。
乐图软件在这类项目里通常先花时间把 BOM 视图与工艺对应关系理清，再谈用哪种方式下发。规则没定的时候，换任何工具都会回到同一个问题：车间拿到的数据该按哪种顺序组织。
从现场反馈看，最容易被忽略的是工艺对应关系。BOM 视图需要转换这件事很多人都会想到，工艺与设计结构的对应却常被当成默认存在，直到某次设计变更漏掉了一道工序，才回头补这层关系。
二、2026年三类数据的下发路径
先说 BOM。设计 BOM 作为源头，派生制造 BOM 与采购 BOM。车间拿到的是制造视图，按工序顺序组织，领料与装配按这个顺序执行；采购拿到的是采购视图，按物料品类组织。三者的物料编码只有一份，源头改一次，其余视图跟着更新。这一步如果靠人工维护，改一次就要通知三个地方。
再说工艺路线。每道工序对应哪些零件、需要什么工装、检验要求是什么，与设计结构建立对应关系。这样一来，设计发生变化时，系统能直接指出受影响的工序范围，工艺员不必从头排查一遍。
最后是图纸与变更。图纸随工单下发有效版本，旧版本自动失效，车间扫码接收时看到的就是当前版本。变更则分为两类：立即生效的，直接更新所有未开工工单；需要配合在制品过渡的，按分级规则处理，指定生效时点与适用范围。
这三类数据的下发，落到系统上就是几组字段与规则。乐图MES 把工艺路线与 BOM 作为工单的组成部分，随单据一起下发，车间不需要另外查询或导入，也就少了一次人为转述的环节。
| 下发内容 | 源头 | 车间使用的形态 | 同步方式 | 常见问题 |
|---|---|---|---|---|
| BOM | 设计 BOM | 制造 BOM（按工序组织） | 源头变更后派生更新 | 直接下发设计视图 |
| 工艺路线 | 工艺部门 | 工序、工装、检验要求 | 与设计结构建立对应 | 设计变更后工艺未同步 |
| 图纸 | 设计文档库 | 随工单带出有效版本 | 派工时自动带出 | 旧版本仍在车间流通 |
| 变更 | 变更流程 | 受影响工单与在制品处理 | 按分级规则触发 | 已下发工单未处理 |
三、下发的四种方式比较
-
接口实时下发：设计端确认后立即推送到车间，适合变更频率高、两端接口稳定的企业，但要配套失败重试；
-
批量定时下发：按日或按班次推送，实现简单、便于排查，适合变更不频繁的产品线；
-
同平台内直接引用：设计与生产在同一套底座上，不需要传输，数据天然一致，重点转向权限划分；
-
人工导入过渡：上线初期可用，但必须设定退出时间，否则会沉淀成长期习惯，数据出现两个来源。
这四种方式没有优劣之分，选择依据是变更频率与两端的改造权限。实务中最常见的问题，是一开始选了最复杂的方式，却没有配套的重试与监控机制，出问题时只能人工补数。
还有一个现实约束：下发方式要和车间的作业节奏匹配。三班连续生产的企业，如果选择在换班时批量下发，中途的变更就只能等下一个时点；而变更频繁的产品线又难以承受实时推送带来的数据波动。先摸清变更的分布规律，再选方式，比反过来更省事。
四、上线前可以直接用的核对表
| 核对项 | 要确认的内容 | 容易出现的问题 | 谁负责确认 |
|---|---|---|---|
| BOM 视图 | 车间拿到的是制造视图还是设计视图 | 车间二次拆解、重复核对 | 技术或工艺 |
| 工艺对应关系 | 设计结构变更后受影响工序能否自动识别 | 靠人排查、容易遗漏 | 工艺 |
| 图纸版本 | 派工时带出的是不是有效版本 | 旧图仍在车间流通 | 设计 + 生产 |
| 变更分级 | 哪些立即生效、哪些配合在制品过渡 | 变更停在纸面 | 技术 + 生产 |
| 下发粒度 | 车间需要哪些字段、哪些属于冗余 | 字段过多、关键项难找 | 工艺 + 车间 |
这张表建议在项目启动阶段就与设计、工艺、生产三方确认。每一行对应的其实是一个责任归属问题：BOM 视图由谁转、工艺对应关系由谁维护、变更分级由谁判定。责任没落定时，规则即使写在文件里也难以执行。
五、案例：两家企业的设计到生产衔接
下面两家企业的行业不同，但都在「一份数据走完整条链」这件事上做过取舍。
第一家是硅胶制品企业，订单变更频繁，委外与库存数据长期对不上，设计端的调整传到车间要靠人工通知。
痛点：
-
订单变更后，采购、生产、库存各自的记录需要人工同步；
-
委外工序的进度不透明，交期靠电话确认；
-
库存与账面数量存在差异，账实相符难以保证。
系统动作：
-
把订单、委外、库存纳入同一套系统，变更一次同步多处；
-
委外作为工序挂到工单上，进度按环节记录；
-
出入库动作实时更新库存，账实数据同源。
效果与指标：
-
订单变更留痕，相关环节同步更新；
-
委外进度可查，交期不再完全依赖电话；
-
库存账实相符程度提高（该案例公开资料未披露统一量化指标，此处为定性描述）。
案例来源：订单变更有痕、委外进度可查、库存账实相符：硅胶制品企业用云表打通全链路
第二家是化妆品集团，业务链条长，原有系统彼此独立，全链路的统一管控难以实现，设计、采购、生产、质量的数据分散在多个平台。
痛点：
-
多个系统并存，数据口径与接口维护成本高；
-
全业务链的数据需要跨系统拼接，管理视图不完整；
-
变更与异常处理缺少统一入口。
系统动作：
-
以统一平台承载全业务链数据，减少系统之间的传递；
-
关键环节的数据在同一条链上记录，管理视图按角色呈现；
-
变更与异常在统一入口处理，过程留痕。
效果与指标：
-
多系统拼接的环节减少，数据口径趋于统一；
-
全链路数据可集中查看，管理视图更完整；
-
变更与异常处理有记录可查（该案例公开资料未披露统一量化指标，此处为定性描述）。
案例来源：整合Oracle+MES+LIMS：云表助力化妆品集团打造全业务链统一管控平台
两家企业的共同点是让「一份数据」在链条上只走一遍。设计数据下发断在半路，往往不是通道不通，而是通道上有几个分叉口各走各的。乐图软件在项目里一般会把这几个分叉口的归属逐个确认，再动手配置。
常见问题FAQ
Q1：设计 BOM 能直接下发给车间吗？
A：多数情况下需要先转成制造视图。设计视图按功能结构组织，车间按工序组织，两者的顺序与颗粒度不同。直接把设计视图推下去，等于把拆解工作转移到车间，效果往往不如保持在原处拆解。
Q2：工艺路线一定要和设计结构绑定吗？
A：绑定之后，变更的影响范围才能自动识别。如果不绑定，设计改了哪里、哪道工序受影响，只能靠人逐个判断，遗漏只是时间问题。
Q3：变更已经下发了，在制品怎么办？
A：按分级规则处理：影响功能的变更通常需要拦截在制品并单独评审；不影响功能的可以等本批完工后生效。规则提前约定，现场才不用每次都请示。
Q4：下发频率高，会不会压垮接口？
A：看变更量与接口设计。变更集中在少数产品线上的企业，批量定时下发通常就够；变更分散且频繁的，实时下发配合重试更合适。乐图软件在这类项目里一般先按变更类型分组，再决定各自的同步方式，避免所有数据都挤在同一条通道上互相影响。
Q5：设计与生产在不同系统，能不能只做接口？
A：可以，但要先把 BOM 视图、工艺对应关系、变更分级三条规则定清楚。规则没有约定时，接口只是把混乱传输得更快，问题依旧会出现在车间。
结语
设计数据下发的关键，不在传输技术，而在于下发的到底是什么、变更之后谁来管。乐图软件把 乐图PLM、乐图MES、乐图WMS、乐图SRM、乐图CRM 构建在同一个乐图数字化底座上，设计、工艺与车间执行引用同一份数据，下发本身就成了一条链上的动作。第一步可以先统计一下上月有多少张工单因为图纸或工艺版本问题被返工。
